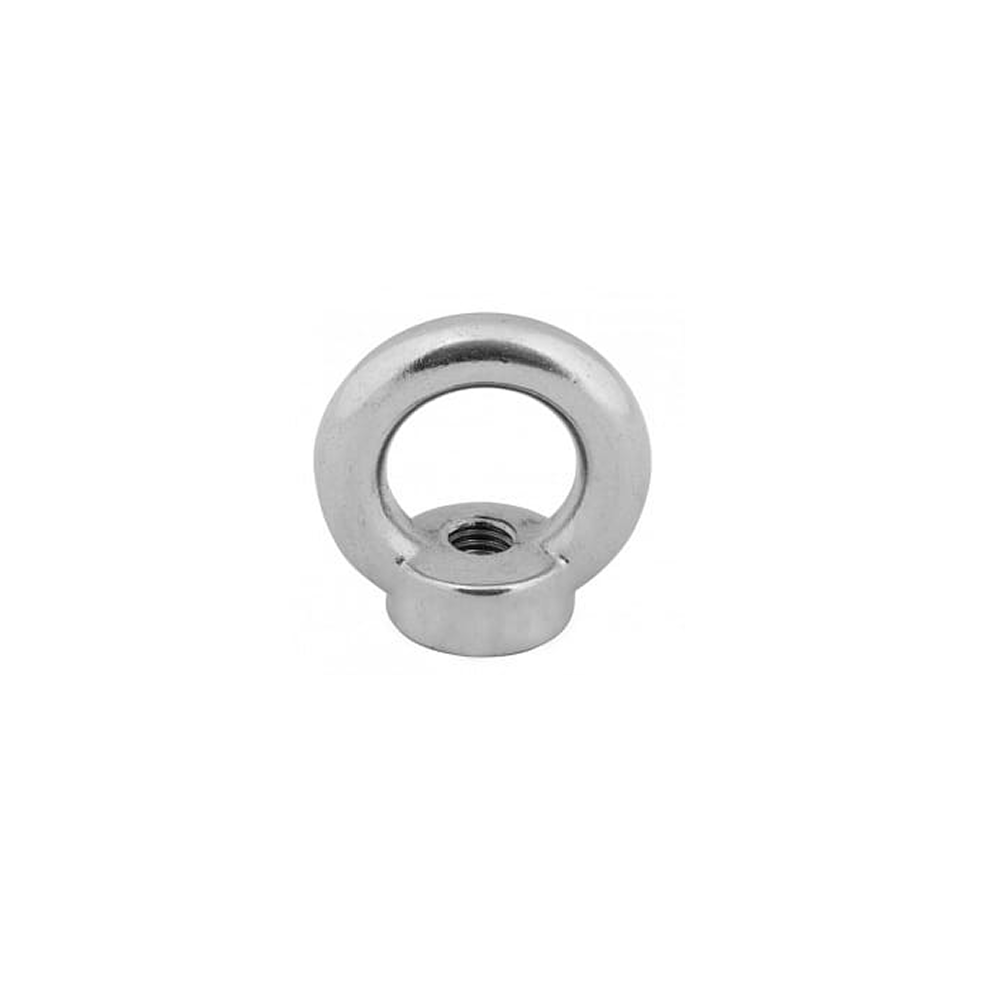

Рым-гайка DIN 582 с размерами резьбы от М6 до М56. Рым-гайки применяются для поднятия тяжелых деталей и узлов машин. Рым-гайка — это металлическое кольцо с резьбовым отверстием в основании. Её накручивают на металлическую шпильку подходящего размера в транспортируемом грузе, обычно в месте расположения центра тяжести. В кольцо можно вставить крюк строп или продеть трос, чтобы закрепить груз на лебёдке или тали при такелажных работах, связанных с транспортировкой грузов.
Главная особенность рым-гаек заключается в том, что их резьба расположена под прямым углом к кольцу. Благодаря этому их можно затягивать без использования специальных гаечных ключей, достаточно лишь вставить в кольцо рычаг.
| d |
d2 |
d3 |
d4 |
m |
h |
k |
| М6 |
20 |
36 |
20 |
8.5 |
36 |
8 |
| M8 |
20 |
36 |
20 |
8.5 |
36 |
8 |
| M10 |
25 |
45 |
25 |
10 |
45 |
10 |
| M12 |
30 |
54 |
30 |
11 |
53 |
12 |
| М14 |
35 |
63 |
35 |
13 |
62 |
14 |
| M16 |
35 |
63 |
35 |
13 |
62 |
14 |
| М18 |
40 |
72 |
40 |
16 |
71 |
16 |
| M20 |
40 |
72 |
40 |
16 |
71 |
16 |
| М22 |
50 |
90 |
50 |
20 |
90 |
20 |
| M24 |
50 |
90 |
50 |
20 |
90 |
20 |
| М27 |
65 |
108 |
60 |
25 |
109 |
24 |
| М30 |
65 |
108 |
60 |
25 |
109 |
24 |
| М33 |
75 |
126 |
70 |
30 |
128 |
28 |
| М36 |
75 |
126 |
70 |
30 |
128 |
28 |
| М42 |
85 |
144 |
80 |
35 |
147 |
32 |
| М48 |
100 |
166 |
90 |
40 |
168 |
38 |
| М56 |
110 |
184 |
100 |
45 |
187 |
42 |

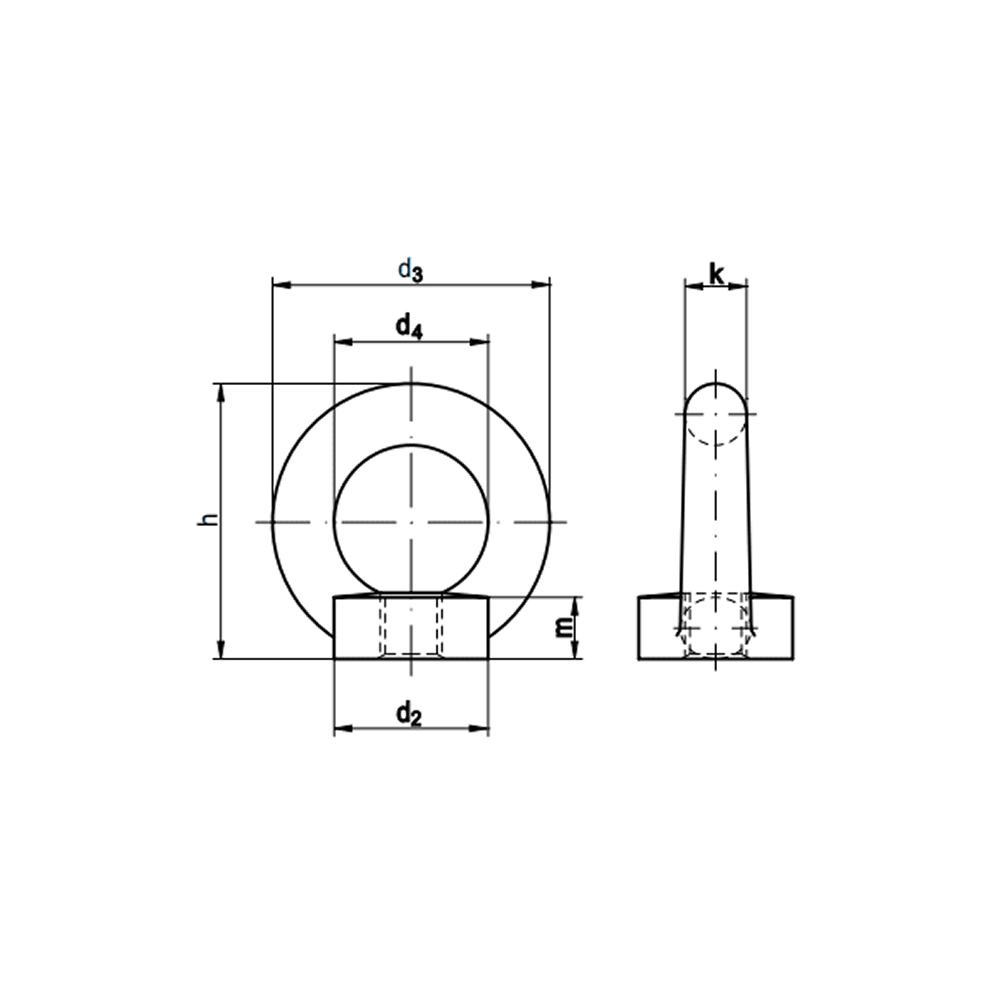

Обозначения:
d - номинальный диаметр резьбы
d2 - наружный диаметр гайки
d3 - наружный диаметр кольца
d4 - внутренний диаметр кольца
m - высота резьбовой части
h - высота рым-гайки
k - толщина кольца
Наличие и оптовые цены уточняйте у наших менеджеров!
