Рым болт DIN 580

Товар добавлен в корзину

Описание Характеристики Наличие

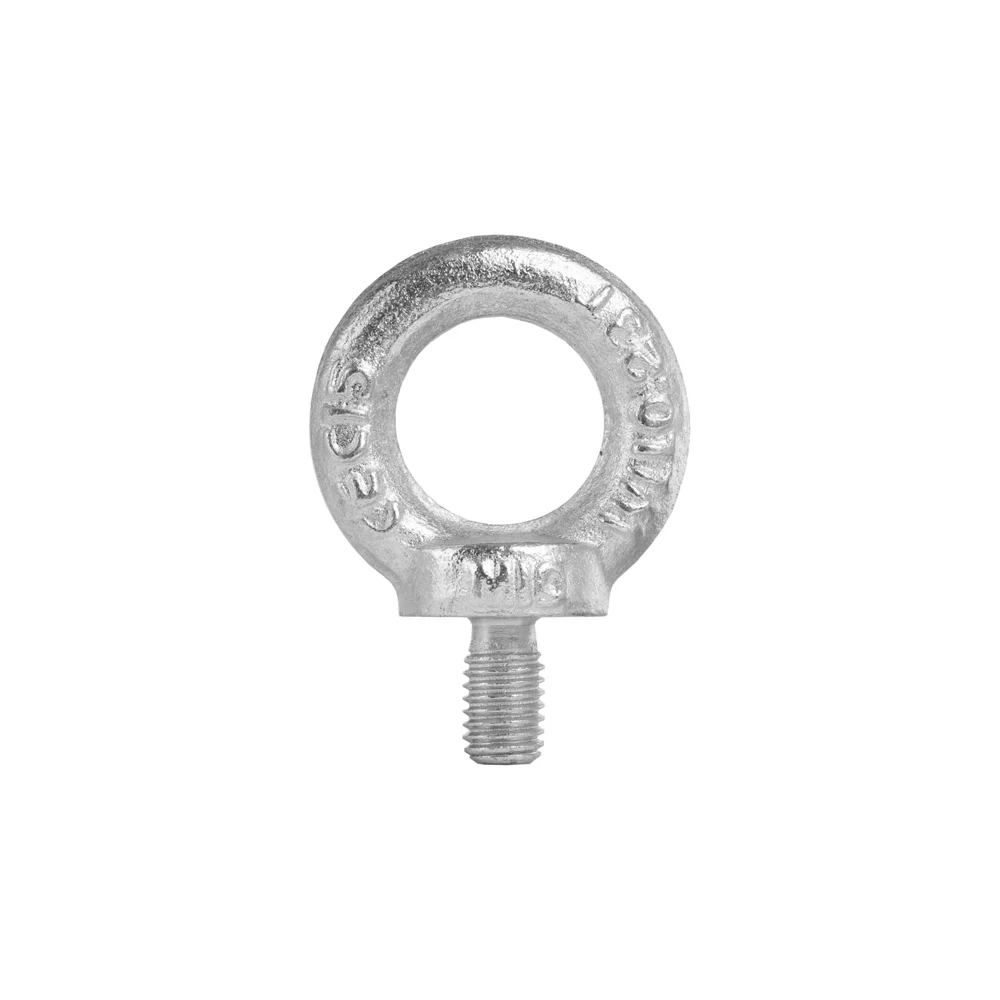

Рым-болт DIN 580 – это специализированный крепежный элемент, представляющий собой болт с проушиной (кольцом) на верхнем конце. Нарезанную часть болта вкручивают в корпус машины, двигателя или закладные элементы судовых конструкций. Рым-болт предназначен для навешивания грузоподъемного оборудования и выполнения такелажных работ.
Машинные рым-болты имеют полную резьбу и могут быть оснащены буртиком, что позволяет им выдерживать угловые нагрузки до 45 градусов. Рым-болты без буртика не рекомендуется использовать при таких нагрузках. Существуют разные типы рым-болтов, включая те, которые позволяют вращать кольцо в пазу. Однако наиболее распространены стандартные рым-болты с монолитным корпусом.

d₁	М6	М8	М10	М12	М14	М16	М18
d₂	20	20	25	30	35	35	40
d₃	36	36	45	54	63	63	72
d₄	20	20	25	30	35	35	40
h	36	36	45	53	62	62	71
e	6	6	8	10	12	12	14
k	8	8	10	12	14	14	16

d₁	М20	М22	М24	М27	М30	М33	М36
d₂	40	50	50	65	65	75	75
d₃	72	90	90	108	108	126	126
d₄	40	50	50	60	60	70	70
h	71	90	90	109	109	128	128
e	14	18	18	22	22	26	26
k	16	20	20	24	24	28	28

d₁	М39	М42	М45	М48	М52	М56	М64
d₂	85	85	100	100	110	110	120
d₃	144	144	166	166	184	184	206
d₄	80	80	90	90	100	100	110
h	147	147	168	168	187	187	208
e	30	30	35	35	38	38	42
k	32	32	38	38	42	42	48

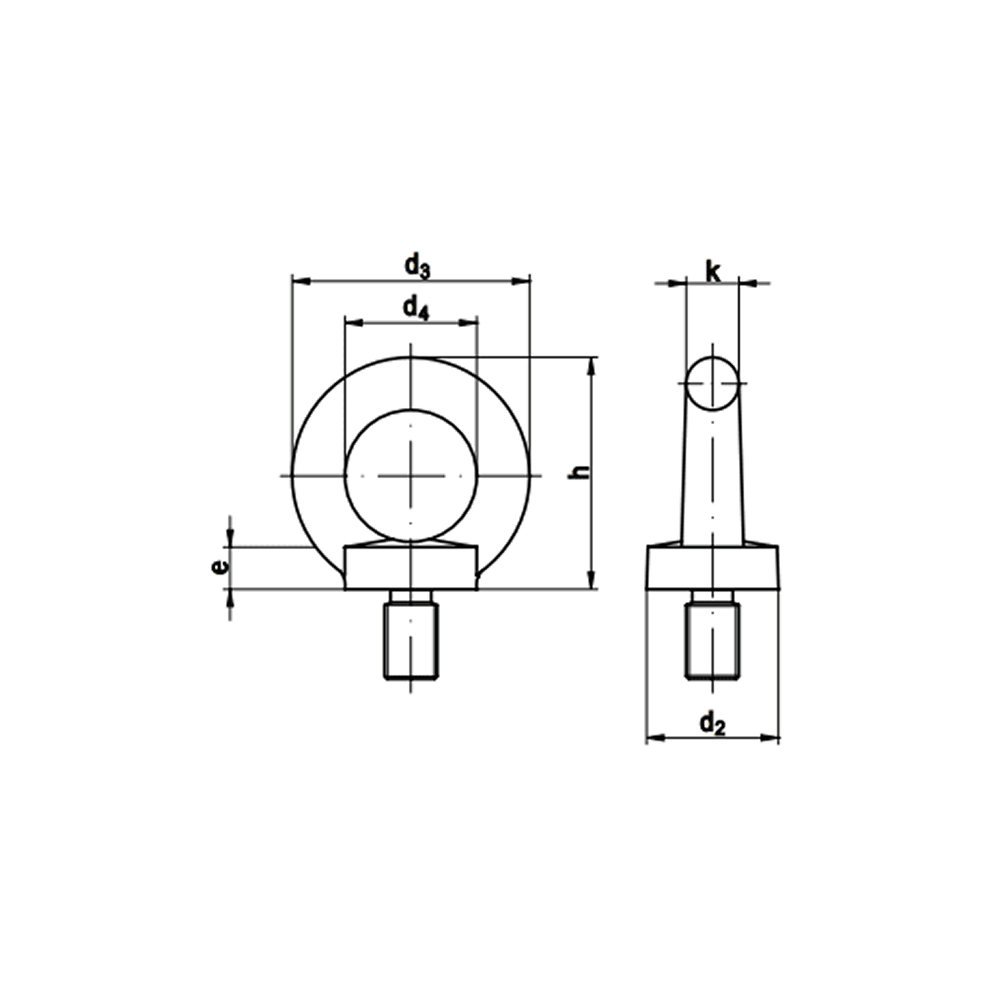

Обозначения:

d1 - номинальный диаметр резьбы
d2 - диаметр буртика, мм
d3 - наружный диаметр кольца рым-болта, мм
d4 - внутренний диаметр кольца рым-болта, мм
h - высота болта без резьбы, мм
e - высота буртика, мм
k - толщина кольца, мм
