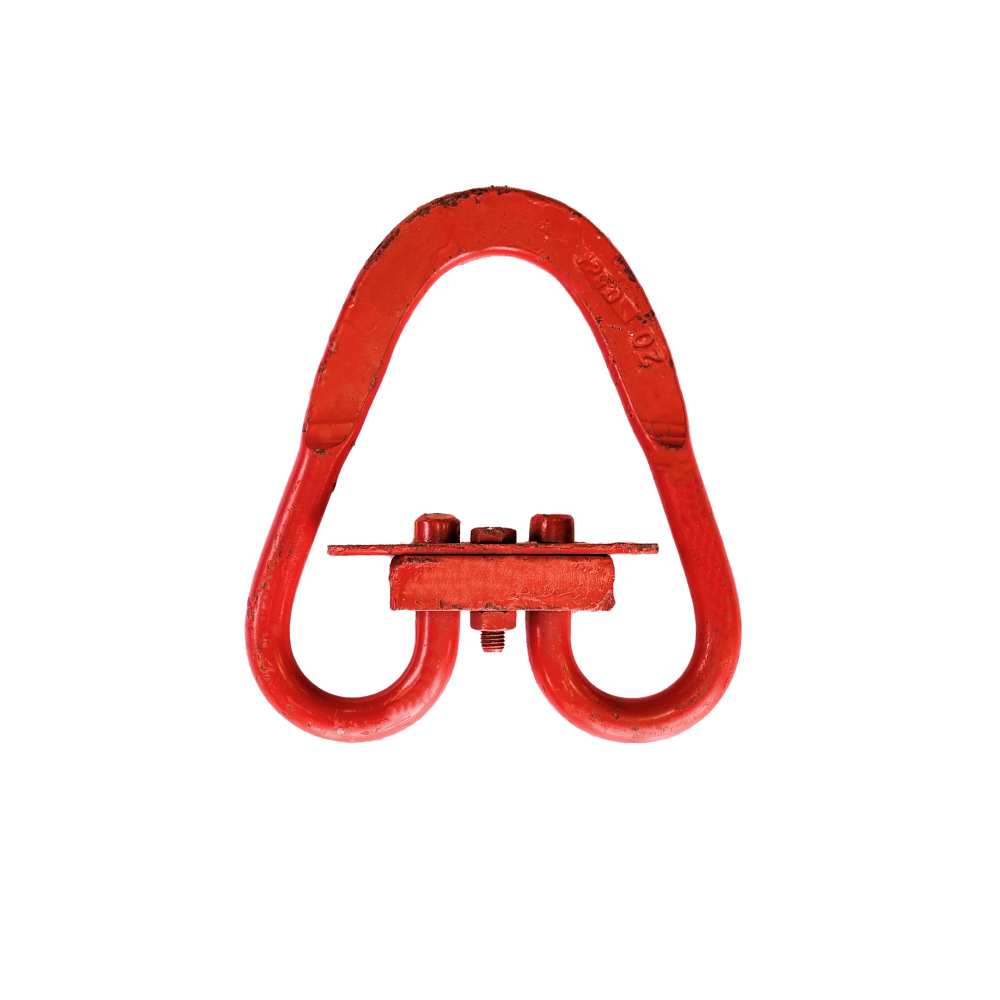

Звено Рт3 (треугольное, разъемное) используется в качестве верхнего концевого элемента стропа. Звено Рт3 применяется при изготовлении многоветвевых строп. Звенья типа Рт изготавливаются из круглой стали методом гибки. Звено Рт3 применяется при производстве многоветвевых строп типа «паук», отличается меньшими размерами, по сравнению с Рт1, при сохранении грузоподъемности, а также утолщением в верхнем углу.
Звенья Рт не рекомендуется использовать в стропах типа 1Ск и 3СК (нечетное количество ветвей), так как нагрузка распределяется по углам звена неравномерно.
| Обозначение звена | Допускаемая нагрузка,т | d | a | b | c | e | r | r₁ | Вес штуки, кг |
| Pr3-1,25 | 1,25 | 14 | 36 | 30 | 125 | 67 | 22 | 22 | 0,95 |
| Pr3-1,6 | 1,60 | 25 | 25 | 1,00 | |||||
| Pr3-2,0 | 2,00 | 16 | 38 | 142 | 150 | 90 | 30 | 30 | 1,45 |
| Pr3-2,5 | 2,50 | 18 | 46 | 164 | 165 | 98 | 32 | 32 | 1,93 |
| Pr3-3,2 | 3,20 | 20 | 50 | 182 | 180 | 110 | 35 | 35 | 2,50 |
| Pr3-4,0 | 4,00 | 22 | 54 | 196 | 205 | 125 | 40 | 40 | 3,64 |
| Pr3-5,0 | 5,00 | 25 | 60 | 205 | 225 | 142 | 45 | 45 | 4,98 |
| Pr3-6,3 | 6,30 | 28 | 68 | 236 | 250 | 160 | 50 | 50 | 6,70 |
| Pr3-8,0 | 8,00 | 32 | 74 | 266 | 280 | 185 | 55 | 55 | 9,62 |
| Pr3-10,0 | 10,00 | 36 | 80 | 296 | 300 | 190 | 60 | 60 | 13,70 |
| Pr3-12,5 | 12,50 | 40 | 90 | 330 | 340 | 215 | 65 | 65 | 18,80 |
| Pr3-16,0 | 16,00 | 45 | 100 | 365 | 375 | 236 | 75 | 75 | 26,34 |
| Pr3-20,0 | 20,00 | 50 | 110 | 400 | 400 | 245 | 80 | 80 | 34,50 |
| Pr3-25,0 | 25,00 | 56 | 125 | 461 | 425 | 250 | 120 | 120 | 51,60 |
Материал: сталь
Допускаемая нагрузка, т: от 1.25 до 25
