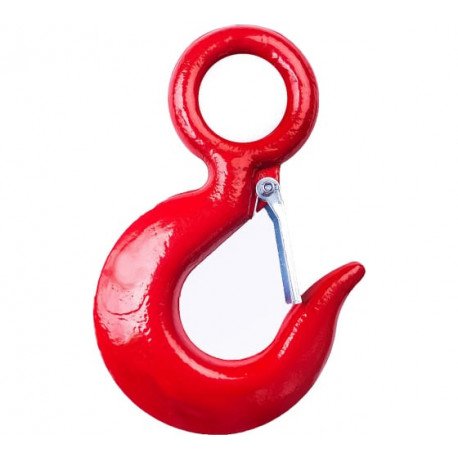

Крюк чалочный тип 320А применяется в качестве грузозахватного устройства. Крюк изготовлен из легированной стали, коэффициент запаса прочности не менее 4. Для предотвращения случайной расстроповки груза комплектуется пластинчатым замком-предохранителем.

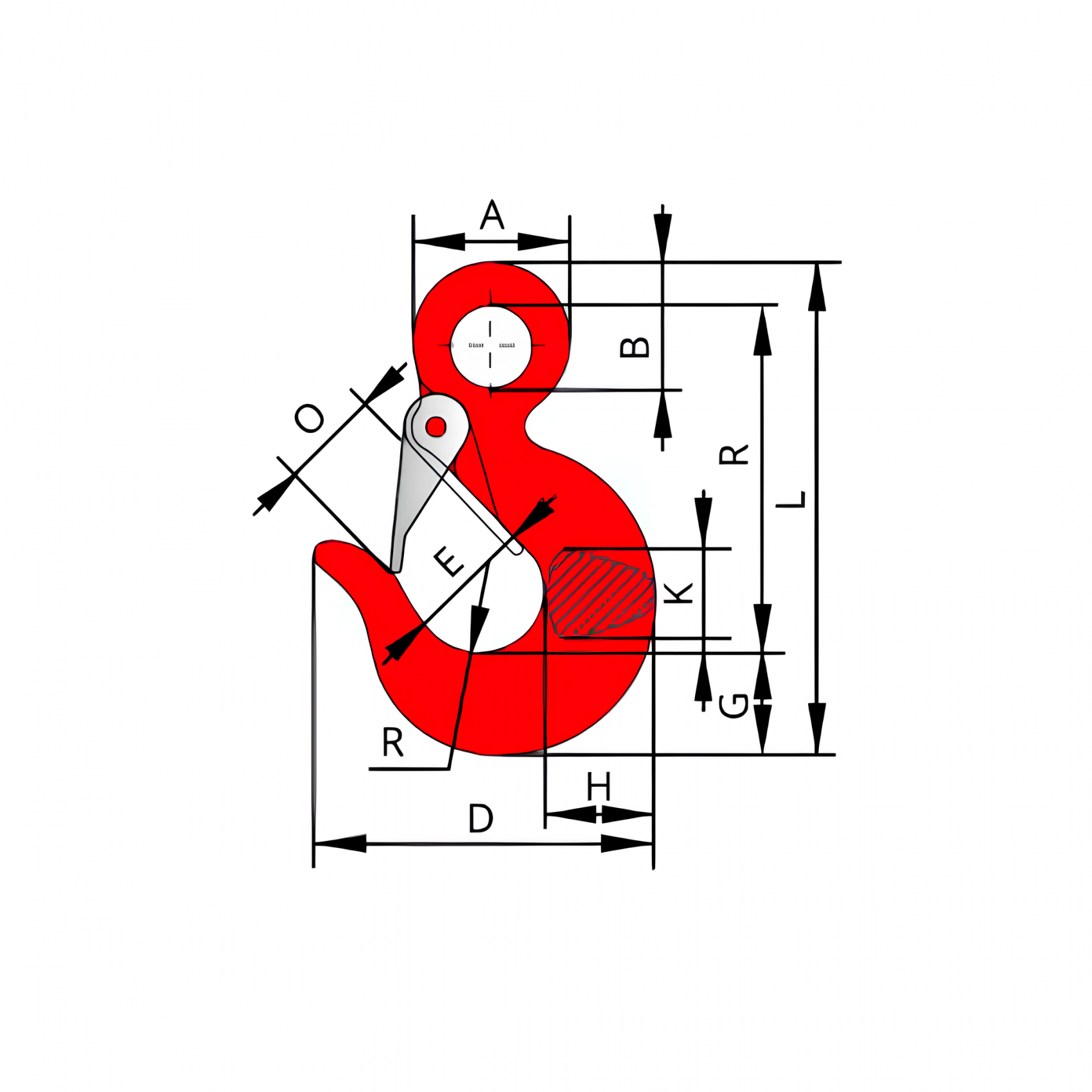

| Г/п, т |
A,мм |
B,мм |
D,мм |
E, мм |
G, мм |
H, мм |
K, мм |
L, мм |
R, мм |
T, мм |
O,мм |
Вес штуки, кг |
| 0,75 |
32,00 |
16,00 |
64,00 |
23,00 |
19,00 |
20,00 |
13,00 |
97,00 |
70,00 |
16,00 |
19,00 |
0,16 |
| 1,00 |
38,00 |
19,00 |
75,00 |
25,00 |
20,00 |
21,00 |
14,00 |
110,00 |
82,00 |
21,00 |
23,00 |
0,25 |
| 1,50 |
44,50 |
23,00 |
81,00 |
26,00 |
21,00 |
24,00 |
16,00 |
125,50 |
93,00 |
20,50 |
24,50 |
0,34 |
| 2,00 |
51,50 |
28,50 |
92,00 |
27,00 |
25,50 |
29,50 |
19,00 |
141,00 |
104,00 |
21,50 |
25,50 |
0,56 |
| 3,00 |
61,00 |
32,00 |
104,00 |
31,00 |
28,50 |
33,00 |
21,50 |
162,50 |
119,00 |
30,00 |
28,50 |
0,75 |
| 5,00 |
74,50 |
39,50 |
125,50 |
38,00 |
36,50 |
41,00 |
28,50 |
201,00 |
146,00 |
35,00 |
34,00 |
1,60 |
| 7,00 |
97,00 |
51,00 |
165,00 |
47,50 |
46,00 |
52,00 |
35,00 |
256,00 |
187,50 |
45,00 |
43,00 |
3,20 |
| 11,00 |
119,00 |
62,00 |
192,00 |
57,00 |
57,00 |
66,50 |
41,00 |
316,00 |
230,00 |
54,00 |
52,00 |
5,80 |
| 15,00 |
136,50 |
72,00 |
210,00 |
63,50 |
66,00 |
74,50 |
55,50 |
354,00 |
256,00 |
66,50 |
57,50 |
9,80 |
| 22,00 |
160,00 |
85,00 |
240,00 |
85,00 |
80,00 |
85,00 |
69,00 |
435,00 |
320,00 |
80,00 |
75,00 |
17,50 |
| 30,00 |
180,00 |
90,00 |
335,00 |
110,00 |
100,00 |
11.S,O |
78,00 |
495,00 |
355,00 |
97,00 |
88,00 |
26,50 |
Материал: сталь
Класс прочности стали: 8
Коэффициент запаса прочности крюка: 4:1
Грузоподъёмность, т: от 0.75 до 30
